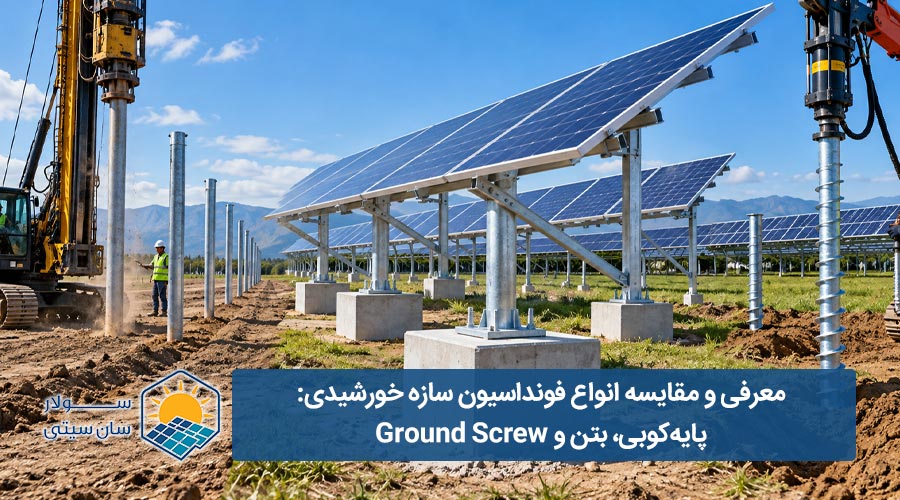

انواع فونداسیون سازه خورشیدی؛ پایهکوبی، بتن یا Ground Screw؟
انواع فونداسیون سازه خورشیدی شامل سه روش اصلی پایهکوبی فولادی (Driven Pile)، فونداسیون بتنی (Concrete Foundation) و فونداسیون پیچ زمینی (Ground Screw) است. پایهکوبی معمولاً برای نیروگاه‌های زمینی با خاک مناسب و اجرای سریع انتخاب میشود؛ فونداسیون بتنی در زمین‌هایی که امکان کوبش پایه وجود ندارد یا به طراحی خاص نیاز دارند کاربرد دارد و Ground Screw نیز با نصب چرخشی در خاک، امکان اجرای فونداسیون بدون بتنریزی را فراهم می‌کند.
انتخاب میان این سه روش به جنس خاک، ظرفیت باربری زمین، سرعت اجرا، هزینه پروژه، شرایط اقلیمی و نوع سازه پنل خورشیدی بستگی دارد. در ادامه، عملکرد هر روش و شرایطی را بررسی می‌کنیم که استفاده از آن از نظر فنی و اقتصادی منطقی‌تر است.
فونداسیون سازه خورشیدی چیست و چه وظیفه‌ای دارد؟
فونداسیون سازه خورشیدی بخشی از زیرساخت نیروگاه است که سازه نگهدارنده پنل‌ها را به زمین متصل می‌کند و نیروهای واردشده به مجموعه را به خاک یا لایه‌های مقاوم زیرزمین انتقال می‌دهد. پنل‌های خورشیدی به دلیل سطح نسبتاً گسترده خود تحت تأثیر فشار و مکش باد قرار می‌گیرند. علاوه بر وزن پنل‌ها و سازه، بارهای ناشی از برف، تغییرات دما و شرایط محیطی نیز باید در طراحی در نظر گرفته شوند. یک فونداسیون مناسب باید بتواند در برابر نیروهای فشاری، کششی و جانبی مقاومت کند و از نشست نامتوازن، جابه‌جایی یا تغییر تراز سازه جلوگیری کند.
انتخاب فونداسیون باید با مشخصات سازه خورشیدی هماهنگ باشد؛ زیرا آرایش پنل‌ها، ارتفاع سازه، فاصله ستون‌ها و ثابت یا متحرک بودن استراکچر بر نیروهای منتقل‌شده به پایه‌ها تأثیر می‌گذارد.
-
استراکچر زمینی پنل خورشیدی نیروگاهی سانا سازه ویرا
-
استراکچر سقف شیب دار خورشیدی
-
استراکچر متحرک ردیاب خورشیدی تک محوره
-
سازه پارکینگ خورشیدی (Solar Carport)
-
سازه خورشیدی خانگی ۵ تا ۶ کیلووات گالوانیزه ساناسازه ویرا
-
سازه خورشیدی دو پایه ثابت بایفشیال
-
سازه خورشیدی سقف صاف
-
سازه دو پایه ثابت مونوفشیال سانا سازه ویرا
انواع فونداسیون سازه خورشیدی کدام‌اند؟
در نیروگاه‌های خورشیدی زمینی، سه روش پرکاربرد برای اتصال سازه به زمین وجود دارد که هرکدام شیوه نصب و ویژگی‌های متفاوتی دارند.
۱. فونداسیون پایهکوبی فولادی (Driven Pile)
در روش پایهکوبی، پروفیل‌های فولادی با استفاده از دستگاه‌های تخصصی و نیروی ضربه یا ارتعاش وارد زمین میشوند. این پایه‌ها در عمق طراحی‌شده داخل خاک قرار می‌گیرند و پس از کنترل موقعیت و تراز، سازه نگهدارنده پنل‌ها روی آنها نصب میشود. پایه‌های فولادی معمولاً از مقاطع متناسب با طراحی، مانند C یا I شکل، ساخته میشوند. مقاومت فونداسیون از تعامل پایه با خاک اطراف و مقاومت نوک پایه در صورت مؤثر بودن آن تأمین میشود.
مزایای فونداسیون پایهکوبی:
- سرعت اجرای بالا، به‌خصوص در پروژه‌های دارای پایه‌های متعدد
- کاهش نیاز به حفاری و عملیات بتنریزی
- امکان نصب سازه بدون انتظار برای عمل‌آوری بتن
- قابلیت مکانیزه‌کردن عملیات و کنترل موقعیت پایه‌ها
- صرفه اقتصادی مناسب در زمین‌های قابل کوبش
محدودیت‌های پایهکوبی:
وجود سنگ‌های بزرگ، لایه‌های سخت یا موانع زیرسطحی می‌تواند باعث توقف پیشروی پایه شود. همچنین در خاک‌های ضعیف یا بسیار سست، تأمین مقاومت لازم ممکن است به افزایش عمق، تغییر مقطع یا انتخاب روش دیگری نیاز داشته باشد. پایهکوبی فولادی برای همه زمین‌ها مناسب نیست و اجرای موفق آن به شناخت خاک، تعیین عمق و کنترل کیفیت عملیات وابسته است.
برای آشنایی با مراحل اجرای این روش و بررسی امکان استفاده از آن در پروژه، صفحه خدمات پایهکوبی سازه خورشیدی سولار سان سیتی را مشاهده کنید.
۲. فونداسیون بتنی سازه خورشیدی (Concrete Foundation)
فونداسیون بتنی یکی از روش‌های متداول برای ایجاد تکیه‌گاه سازه‌های خورشیدی است. در این روش، بسته به طراحی پروژه، پی‌های منفرد، پایه‌های بتنی درجا یا بلوک‌های بتنی پیش‌ساخته اجرا میشوند. در فونداسیون بتن‌آرمه، ابتدا عملیات حفاری یا آماده‌سازی بستر انجام میشود و سپس آرماتوربندی، نصب انکربولت‌ها، بتنریزی و عمل‌آوری بتن صورت می‌گیرد. سازه فولادی پس از دستیابی بتن به مقاومت مورد نیاز روی فونداسیون نصب میشود.
مزایای فونداسیون بتنی
- امکان طراحی متناسب با شرایط متنوع زمین
- قابلیت استفاده در محل‌هایی که کوبش مستقیم پایه دشوار است
- امکان اجرای فونداسیون سطحی یا عمیق بر اساس محاسبات
- قابلیت طراحی برای تحمل بارهای سنگین و نیروهای واژگونی
- استفاده از مصالح و روش‌های اجرایی شناخته‌شده در پروژه‌های عمرانی
محدودیت‌های فونداسیون بتنی
اجرای این روش معمولاً به عملیات خاک‌برداری، حمل مصالح، قالب‌بندی و زمان کافی برای کسب مقاومت بتن نیاز دارد. در پروژه‌هایی با تعداد زیاد پایه، این فعالیت‌ها می‌توانند زمان اجرا و هزینه‌های عمرانی را افزایش دهند. نکته مهم آن است که فونداسیون بتنی الزاماً مقاوم‌تر یا ایمن‌تر از پایهکوبی نیست؛ هر دو روش در صورت طراحی و اجرای صحیح می‌توانند الزامات پایداری سازه را تأمین کنند.
۳. فونداسیون پیچ زمینی (Ground Screw)
فونداسیون Ground Screw یا پیچ زمینی، سیستمی است که در آن پایه فولادی با حرکت چرخشی داخل زمین نصب میشود. این نوع فونداسیون دارای بدنه فولادی و اجزای مارپیچی یا رزوه‌ای متناسب با طراحی است که با خاک درگیر میشوند. برخلاف پایهکوبی معمولی که عمدتاً با نیروی ضربه وارد زمین میشود، Ground Screw به کمک گشتاور چرخشی نصب میشود. این تفاوت بر نحوه اجرا، نوع تجهیزات و رفتار فونداسیون در خاک تأثیر دارد.
مزایای فونداسیون Ground Screw
- عدم نیاز معمول به بتنریزی و زمان عمل‌آوری بتن
- کاهش عملیات خاک‌برداری
- امکان نصب سریع در شرایط مناسب زمین
- قابلیت جمع‌آوری در برخی طرح‌ها و شرایط اجرایی
- مناسب برای پروژه‌هایی با محدودیت حفاری یا حساسیت به تخریب زمین
محدودیت‌های Ground Screw
اجرای پیچ زمینی به تجهیزات نصب مخصوص نیاز دارد و در زمین‌های دارای تخته‌سنگ، موانع زیرسطحی یا لایه‌های بسیار سخت ممکن است دشوار باشد. همچنین ظرفیت باربری پیچ زمینی باید بر اساس ویژگی خاک، ابعاد پیچ، عمق نصب و آزمایش‌های لازم ارزیابی شود. گشتاور نصب به‌تنهایی و بدون رابطه اعتبارسنجی‌شده، تضمین‌کننده ظرفیت باربری نهایی نیست.
مقایسه پایهکوبی، فونداسیون بتنی و Ground Screw
برای انتخاب روش مناسب، بهتر است سه نوع فونداسیون را از نظر شرایط اجرایی و نیازهای پروژه مقایسه کنیم.
| معیار | پایهکوبی فولادی | فونداسیون بتنی | Ground Screw |
|---|---|---|---|
| روش نصب | کوبش مکانیکی | حفاری و اجرای بتن | نصب چرخشی |
| سرعت اجرا | معمولاً بالا | معمولاً پایین‌تر | معمولاً بالا |
| نیاز به بتن | ندارد | دارد | معمولاً ندارد |
| خاک مناسب | خاک قابل کوبش با مقاومت کافی | متناسب با طراحی پی | خاک مناسب برای نفوذ پیچ |
| زمین سنگلاخی | با محدودیت | امکان اجرا با طراحی مناسب | با محدودیت |
| حجم خاک‌برداری | کم | بیشتر | کم |
| تجهیزات تخصصی | دستگاه پایه‌کوب | تجهیزات عمرانی | دستگاه نصب چرخشی |
| کاربرد رایج | نیروگاه‌های زمینی | پروژه‌های خاص یا محدودیت کوبش | زمین‌های قابل نصب و پروژه‌های کم‌تخریب |
این جدول یک مقایسه اولیه است. نتیجه نهایی می‌تواند با تغییر جنس خاک، تعداد پایه‌ها، شرایط دسترسی و بارهای طراحی متفاوت باشد.
کدام نوع فونداسیون برای نیروگاه خورشیدی مناسب‌تر است؟
انتخاب فونداسیون باید متناسب با شرایط پروژه انجام شود. برای مثال، روشی که برای یک نیروگاه زمینی در خاک متراکم اقتصادی است، ممکن است در زمین سنگلاخی هزینه و پیچیدگی زیادی ایجاد کند.
فونداسیون مناسب برای زمین‌های خاکی و نسبتاً هموار
در زمین‌هایی با خاک مناسب و بدون موانع جدی زیرسطحی، پایهکوبی فولادی معمولاً یکی از گزینه‌های اصلی است. این روش به دلیل سرعت اجرا و کاهش عملیات عمرانی، به‌ویژه زمانی که تعداد پایه‌ها زیاد باشد، مزیت دارد. بااین‌حال، مناسب بودن ظاهر زمین به معنای امکان اجرای پایهکوبی نیست. مقاومت خاک و ظرفیت فونداسیون باید با آزمایش‌های ژئوتکنیکی و در صورت نیاز، تست بارگذاری تأیید شود.
فونداسیون مناسب برای زمین‌های سنگلاخی
در زمین‌هایی که سنگ یا لایه‌های سخت مانع نفوذ پایه فولادی میشوند، ممکن است اجرای فونداسیون بتنی، حفاری تخصصی یا استفاده از مهارهای سنگی مناسب‌تر باشد. در چنین شرایطی باید هزینه حفاری، عمق لایه مقاوم و امکان دسترسی تجهیزات بررسی شود. انتخاب بتن بدون مطالعه زمین نیز لزوماً بهترین راه‌حل نیست.
فونداسیون مناسب برای خاک‌های سست و ماسه‌ای
در خاک‌های سست، مقاومت کششی و جانبی فونداسیون اهمیت زیادی دارد. بسته به نتایج مطالعات ژئوتکنیکی، میتوان از پایه‌های فولادی با عمق بیشتر، پیچ‌های زمینی مناسب یا فونداسیون بتنی طراحی‌شده استفاده کرد. Ground Screw در برخی خاک‌های ماسه‌ای می‌تواند انتخاب مناسبی باشد؛ اما عملکرد آن به تراکم خاک، هندسه پیچ و عمق نصب وابسته است.
فونداسیون مناسب برای نیروگاه‌های دارای سازه متحرک
در نیروگاه‌هایی که از ردیاب خورشیدی (Solar Tracker) استفاده می‌کنند، طراحی فونداسیون باید با بارهای سازه، نحوه حرکت ردیاب و الزامات سازنده هماهنگ باشد. برای مثال، یک استراکچر متحرک خورشیدی ممکن است در مقایسه با یک سازه ثابت، الگوی متفاوتی از نیروها و لنگرها را به پایه انتقال دهد. بنابراین نوع فونداسیون تنها بر اساس ظرفیت نیروگاه انتخاب نمی‌شود.
بیشتر بخوانید: مقایسه سازه متحرک و ثابت خورشیدی
چه عواملی بر انتخاب فونداسیون سازه خورشیدی تأثیر می‌گذارند؟
پیش از انتخاب روش فونداسیون، چند عامل باید به‌صورت هم‌زمان بررسی شوند.
- نوع خاک و ظرفیت باربری زمین: جنس خاک، تراکم، وجود لایه‌های سنگی، سطح آب زیرزمینی و مقاومت در برابر بیرون‌کشیدگی پایه از مهم‌ترین اطلاعات مورد نیاز هستند.
- بارهای واردشده به سازه: فشار و مکش باد، وزن تجهیزات، بار برف و نیروهای جانبی باید در محاسبات لحاظ شوند.
- نوع و ابعاد سازه خورشیدی: ارتفاع سازه، تعداد ردیف پنل‌ها، فاصله پایه‌ها و ثابت یا متحرک بودن سازه بر طراحی فونداسیون اثر می‌گذارد.
- شرایط محیطی: رطوبت خاک، خورندگی محیط، احتمال فرسایش و تغییرات سطح آب می‌توانند بر انتخاب جنس پایه و حفاظت در برابر خوردگی تأثیر داشته باشند.
- زمان و هزینه اجرا: هزینه نهایی فقط شامل خرید مصالح نیست؛ تجهیزات، حمل‌ونقل، نیروی انسانی، عملیات عمرانی، تست‌ها و مدت اجرای پروژه نیز باید محاسبه شوند.
آیا پایهکوبی از فونداسیون بتنی ارزان‌تر است؟
در زمین‌های مناسب برای کوبش و پروژه‌هایی با تعداد پایه زیاد، پایهکوبی فولادی اغلب می‌تواند هزینه اجرایی کمتری نسبت به فونداسیون بتنی داشته باشد. دلیل این موضوع کاهش خاک‌برداری، حذف بتنریزی و افزایش سرعت نصب است. بااین‌حال، اگر زمین دارای سنگ‌های زیرسطحی باشد یا برای تأمین مقاومت کافی به عملیات اصلاحی نیاز پیدا کند، اختلاف هزینه می‌تواند کاهش یابد یا حتی نتیجه مقایسه تغییر کند.
در مورد Ground Screw نیز قیمت قطعات، تجهیزات نصب، تعداد پیچ‌ها و شرایط زمین تعیین‌کننده است. بنابراین نمی‌توان بدون اطلاعات پروژه، یکی از روش‌ها را به‌طور قطعی ارزان‌ترین گزینه معرفی کرد.
بیشتر بخوانید: پایهکوبی یا فونداسیون بتنی برای نیروگاه خورشیدی؟
قبل از اجرای فونداسیون خورشیدی چه بررسی‌هایی ضروری است؟
صرف‌نظر از نوع فونداسیون، اجرای عملیات باید با نقشه‌های تأییدشده و کنترل فنی همراه باشد. مهم‌ترین مراحل عبارت‌اند از:
- بررسی شرایط زمین و مطالعات ژئوتکنیکی متناسب با پروژه
- تعیین نوع سازه و بارهای وارد بر پایه‌ها
- انتخاب روش فونداسیون و طراحی ابعاد، مقاطع و عمق اجرا
- انجام تست‌های مورد نیاز مانند آزمایش کشش، فشار یا بارگذاری جانبی
- کنترل جانمایی، فاصله و تراز پایه‌ها هنگام اجرا
- کنترل کیفیت اتصالات، حفاظت در برابر خوردگی و تحویل نهایی
در روش پایهکوبی، تعیین عمق مناسب از مراحل حساس طراحی است. عمق کم می‌تواند مقاومت فونداسیون را کاهش دهد و افزایش غیرضروری عمق نیز هزینه و زمان اجرا را بیشتر کند. برای مطالعه جزئیات این موضوع می‌توانید به مقاله عمق پایهکوبی نیروگاه خورشیدی چگونه تعیین میشود؟ مراجعه کنید.
تأمین سازه و اجرای پایهکوبی نیروگاه خورشیدی با سولار سان سیتی
انتخاب فونداسیون و تأمین سازه خورشیدی دو بخش مرتبط از اجرای نیروگاه هستند. هماهنگی میان مشخصات فنی استراکچر، جانمایی پایه‌ها و شرایط اجرایی می‌تواند از دوباره‌کاری و مشکلات نصب جلوگیری کند. سولار سان سیتی در زمینه تأمین تجهیزات نیروگاه خورشیدی، از جمله انواع سازه نگهدارنده پنل، فعالیت دارد و خدمات پایهکوبی و نصب سازه را نیز برای نیروگاه‌های خورشیدی کوچک ارائه می‌دهد.
اگر قصد احداث نیروگاه دارید، می‌توانید ابتدا محصولات بخش انواع سازه‌های خورشیدی را بررسی کنید و سپس برای استعلام شرایط و هزینه اجرای خدمات پایهکوبی و نصب سازه خورشیدی با کارشناسان مجموعه در ارتباط باشید. برای بررسی اولیه، اطلاعاتی مانند محل پروژه، ظرفیت نیروگاه، نوع سازه، تعداد پایه‌ها و وضعیت زمین مورد نیاز است.
سوالات متداول
بهترین نوع فونداسیون برای پنل خورشیدی چیست؟
انتخاب بهترین روش به شرایط زمین و بارهای سازه بستگی دارد. در زمین‌های مناسب، پایهکوبی فولادی اغلب گزینه‌ای سریع و اقتصادی است؛ اما در شرایط خاص ممکن است بتن یا Ground Screw مناسب‌تر باشد.
تفاوت Ground Screw با پایهکوبی چیست؟
در پایهکوبی، مقاطع فولادی با نیروی ضربه یا ارتعاش وارد خاک میشوند؛ اما Ground Screw از طریق حرکت چرخشی در زمین نصب میشود. تفاوت این دو روش در مکانیزم نصب، تجهیزات مورد نیاز و نحوه انتقال بار به خاک است.
آیا میتوان فونداسیون سازه خورشیدی را بدون بتن اجرا کرد؟
بله. روشهایی مانند پایهکوبی فولادی و Ground Screw معمولاً بدون بتنریزی اجرا میشوند؛ البته استفاده از آنها مشروط به مناسب بودن شرایط زمین و تأیید طراحی فنی است.
آیا فونداسیون بتنی برای همه زمین‌ها مناسب است؟
خیر. هرچند فونداسیون بتنی انعطاف طراحی بالایی دارد، ابعاد و نوع آن باید بر اساس مقاومت خاک، بارهای سازه و شرایط پروژه تعیین شود. در برخی زمین‌ها نیز به بهسازی خاک یا راهکارهای عمیق‌تر نیاز است.
عمق فونداسیون نیروگاه خورشیدی چقدر است؟
عمق فونداسیون عدد ثابتی ندارد و بر اساس جنس خاک، بارهای کششی و فشاری، نیروهای جانبی و نوع پایه تعیین میشود. عمق نهایی باید بر مبنای محاسبات و آزمایش‌های لازم مشخص شود.
