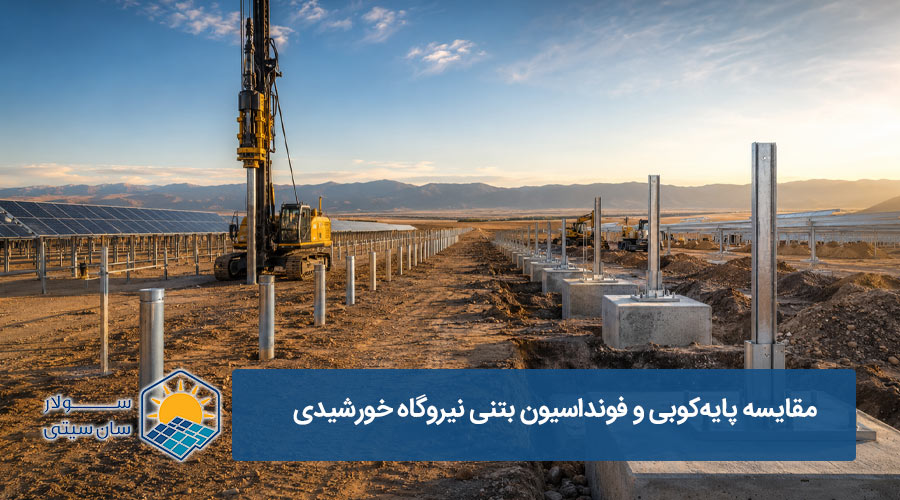

پایه‌کوبی یا فونداسیون بتنی برای نیروگاه خورشیدی؟ مقایسه فنی، هزینه و زمان اجرا

در احداث یک نیروگاه خورشیدی زمینی، تصمیم درباره نحوه اتصال استراکچر به زمین فقط یک موضوع اجرایی ساده نیست. انتخاب میان پایه‌کوبی نیروگاه خورشیدی و فونداسیون بتنی می‌تواند روی هزینه ساخت، سرعت اجرای پروژه، نیاز به ماشین‌آلات، پایداری سازه و حتی زمان رسیدن نیروگاه به مرحله بهره‌برداری اثر بگذارد.

در پروژه‌های متوسط و بزرگ، پایه‌های فولادی کوبشی به دلیل سرعت اجرا و امکان مکانیزه‌کردن عملیات بسیار مورد توجه قرار گرفته‌اند؛ اما این به معنی مناسب بودن پایه‌کوبی برای هر زمینی نیست. جنس و لایه‌بندی خاک، وجود سنگ، سطح آب زیرزمینی، بار باد و نوع استراکچر باید قبل از انتخاب بررسی شوند. در برخی پروژه‌ها نیز فونداسیون بتنی یا روش‌های ترکیبی می‌توانند انتخاب مطمئن‌تری باشند. در ادامه، این دو روش را از نظر فنی، اقتصادی و اجرایی مقایسه می‌کنیم.

پایه‌کوبی بهتر است یا فونداسیون بتنی؟ پاسخ کوتاه

اگر پروژه یک نیروگاه خورشیدی زمینی متوسط یا بزرگ باشد و آزمایش‌های ژئوتکنیکی و تست‌های میدانی نشان دهند خاک قابلیت اجرای پایه کوبشی را دارد، پایه‌کوبی معمولاً از نظر سرعت اجرا، کاهش عملیات خاکی و مقیاس‌پذیری گزینه بسیار جذابی است.

در مقابل، اگر شرایط زمین باعث توقف یا انحراف پایه هنگام کوبش شود، سنگ و لایه‌های سخت در عمق طراحی وجود داشته باشد یا طراحی پروژه امکان اجرای مستقیم پایه‌های کوبشی را ندهد، باید گزینه‌هایی مانند پیش‌حفاری، پایه پیچی، روش ترکیبی یا فونداسیون بتنی بررسی شوند.

به همین دلیل پاسخ حرفه‌ای این نیست که «پایه‌کوبی همیشه بهتر است» یا «بتن مطمئن‌تر است». روش مناسب باید از مشخصات زمین و طراحی سازه استخراج شود.

معیار	پایه‌کوبی	فونداسیون بتنی
سرعت اجرا	بالا	پایین‌تر
نیاز به بتن	معمولاً ندارد	بالا
نیاز به خاک‌برداری	محدود	بیشتر
مقیاس‌پذیری در پروژه بزرگ	بسیار مناسب	اجرای سنگین‌تر
نیاز به ماشین تخصصی	دارد	ماشین‌آلات عمرانی متداول
حساسیت به زمین سنگی	بیشتر	در برخی شرایط انعطاف‌پذیرتر
نیاز به زمان عمل‌آوری بتن	ندارد	دارد
امکان کنترل مکانیزه تراز	بالا با دستگاه مناسب	وابسته به قالب و اجرای عمرانی
ضرورت مطالعات خاک	بسیار بالا	بسیار بالا
مناسب برای نیروگاه‌های مگاواتی	در شرایط مناسب، بسیار مطلوب	قابل اجرا ولی معمولاً سنگین‌تر

پایه‌های Driven Pile یکی از روش‌های متداول در سیستم‌های خورشیدی زمینی هستند و انتخاب نوع فونداسیون باید بر اساس خاک، توپوگرافی و شرایط محیطی پروژه انجام شود.

فونداسیون نیروگاه خورشیدی چه وظیفه‌ای دارد؟

پنل و استراکچر خورشیدی ممکن است در نگاه اول سازه‌ای نسبتاً سبک به نظر برسند، اما فونداسیون نیروگاه باید در طول سال‌ها مجموعه‌ای از بارها را تحمل و به زمین منتقل کند؛ از جمله:

• وزن پنل‌ها و استراکچر
• نیروی مکش و فشار باد
• بار برف در مناطق سردسیر
• نیروهای جانبی واردشده به سازه
• تغییرات دما
• نشست یا حرکت خاک
• شرایط رطوبتی و خوردگی
• بارهای ناشی از سیستم‌های Tracker در صورت استفاده

به همین دلیل انتخاب فونداسیون نباید بعد از خرید استراکچر و صرفاً در زمان شروع عملیات اجرایی انجام شود. نوع پایه باید بخشی از طراحی سازه و مطالعات سایت باشد. در مقاله راهنمای انواع سازه خورشیدی، سازه کوبشی و سازه متصل به فونداسیون بتنی را به‌عنوان دو روش متفاوت تثبیت سازه‌های زمینی معرفی کردیم و انتخاب روش وابسته به طراحی مهندسی پروژه است.

پایه‌کوبی نیروگاه خورشیدی چیست؟

در روش پایه‌کوبی، یک پروفیل فولادی طراحی‌شده برای سازه توسط ماشین پایه‌کوب خورشیدی (Pile Driver) تا عمق مشخصی وارد خاک می‌شود. سپس بخش‌های دیگر استراکچر روی این پایه‌ها نصب می‌شوند. در این روش معمولاً نیازی به ایجاد فونداسیون بتنی جداگانه برای هر پایه نیست و تعداد زیادی پایه را می‌توان به شکل مکانیزه در سطح سایت اجرا کرد. همین ویژگی باعث شده پایه‌کوبی در بسیاری از پروژه‌های Ground-Mounted و Utility-Scale مورد توجه قرار گیرد. در طراحی‌های نیروگاهی نیز استفاده از پایه‌های فولادی کوبیده‌شده در زمین یک روش شناخته‌شده برای نگهداری سازه پنل‌ها است.

مزایا و معایب پایه‌کوبی نیروگاه خورشیدی

مزایا:

1. سرعت اجرای بالا
   یکی از بزرگ‌ترین مزیت‌های پایه کوبشی حذف تعداد زیادی از عملیات عمرانی مربوط به بتن است. در روش بتنی باید مراحلی مانند حفاری، آماده‌سازی، آرماتوربندی یا اجرای متعلقات، بتن‌ریزی و انتظار برای رسیدن بتن به مقاومت موردنیاز انجام شود. در پایه‌کوبی، پس از آماده‌سازی سایت و نقشه‌برداری، دستگاه می‌تواند عملیات نصب پایه‌ها را به‌صورت پیوسته انجام دهد.
   برای پروژه‌ای که هزاران پایه دارد، همین تفاوت می‌تواند تأثیر قابل توجهی بر برنامه زمان‌بندی داشته باشد. منابع تخصصی صنعت نیز Driven Pile را در زمین مناسب یکی از گزینه‌های سریع و اقتصادی برای پروژه‌های Utility-Scale معرفی می‌کنند.
2. کاهش عملیات بتن‌ریزی و خاک‌برداری
   هر فونداسیون بتنی نیازمند مجموعه‌ای از عملیات عمرانی است. افزایش تعداد پایه‌ها به معنی افزایش حجم حفاری، خاک برداری، بتن، میلگردف قالب بندی، حمل مصالح و نیروی انسانی خواهد بود. در پایه‌کوبی بخش قابل توجهی از این عملیات حذف می‌شود.
3. مناسب برای اجرای تعداد زیاد پایه
   مزیت پایه‌کوبی زمانی بیشتر دیده می‌شود که پروژه از چند ردیف کوچک فراتر رفته و با هزاران نقطه اتصال سروکار داشته باشیم. در این شرایط، مکانیزه‌شدن عملیات باعث می‌شود هزینه و زمان اجرای هر پایه با افزایش مقیاس پروژه بهتر کنترل شود.
4. کاهش دستکاری سطح زمین
   در بسیاری از پروژه‌ها برای نصب پایه‌های کوبشی نیازی به ایجاد پی‌های بتنی بزرگ در اطراف هر پایه نیست. این موضوع می‌تواند میزان عملیات خاکی و دستکاری موضعی زمین را کاهش دهد. با این حال، آماده‌سازی سایت، زهکشی، مسیرهای دسترسی و تسطیح احتمالی همچنان باید بر اساس طراحی پروژه انجام شوند.
5. حذف زمان انتظار برای عمل‌آوری بتن
   پس از اجرای صحیح پایه و تأیید تراز، نصب بخش‌های بعدی استراکچر می‌تواند سریع‌تر ادامه پیدا کند. این مزیت مخصوصاً زمانی مهم می‌شود که پروژه با محدودیت زمان تحویل یا برنامه اتصال به شبکه مواجه است.

محدودیت‌ها

پایه‌کوبی روش بسیار مؤثری است، اما اجرای آن بدون مطالعات زمین می‌تواند ریسک بالایی داشته باشد.

1. احتمال برخورد با لایه‌های سنگی یا Refusal
   اگر دستگاه در عمق مشخص با سنگ، بولدر یا لایه بسیار سخت روبه‌رو شود، پایه ممکن است نتواند به عمق طراحی برسد. در چنین شرایطی نباید صرفاً عمق پایه را بدون بررسی مهندسی کاهش داد. راهکار ممکن است شامل تغییر طول یا مقطع پایه، پیش حفاری، تغییر محل پایه یا تغییر نوع فوندانسیون باشد.
2. کنترل تراز و شاقولی پایه‌ها
   حتی اگر پایه به عمق کافی برسد، زاویه و موقعیت آن اهمیت زیادی دارد. انحراف پایه‌ها می‌تواند هنگام نصب تیرها و ریل‌های استراکچر باعث مشکل، افزایش تنش یا نیاز به اصلاحات اجرایی شود. بنابراین دستگاه مناسب، اپراتور باتجربه، نقشه‌برداری دقیق و کنترل کیفیت حین اجرا اهمیت مستقیم دارند.
3. خوردگی پایه فولادی
   بخش قابل توجهی از پایه فلزی در تماس مستقیم با خاک قرار دارد. میزان رطوبت، شوری و خورندگی خاک باید هنگام انتخاب جنس، ضخامت و پوشش محافظ پایه بررسی شود. در زمین‌های مرطوب یا خورنده نباید صرفاً همان مشخصات پروژه‌ای با خاک خشک و غیرخورنده تکرار شود. وزارت انرژی آمریکا نیز طراحی فونداسیون و حفاظت در خاک‌های مرطوب و خورنده را یکی از ملاحظات دوام سیستم‌های خورشیدی زمینی می‌داند.

فونداسیون بتنی نیروگاه خورشیدی چیست؟

در این روش برای انتقال بار سازه به زمین از پی بتنی استفاده می‌شود. بسته به طراحی پروژه ممکن است پایه فلزی داخل بتن قرار گیرد یا از Bolt و صفحات اتصال برای نصب سازه روی فونداسیون استفاده شود. ابعاد، عمق، آرماتور و مقاومت بتن نیز باید بر اساس بارهای سازه و ظرفیت خاک طراحی شوند.

مزایا و معایب فونداسیون بتنی

مزایا

1. انعطاف بیشتر در برخی زمین‌های دشوار
   در زمینی که کوبش مستقیم با مشکل جدی مواجه می‌شود، اجرای حفاری کنترل‌شده و فونداسیون می‌تواند یکی از گزینه‌های قابل بررسی باشد. البته وجود سنگ به‌تنهایی به این معنی نیست که حتماً بتن بهترین گزینه است؛ هزینه حفاری در سنگ نیز ممکن است بالا باشد و روش‌هایی مانند پیش‌حفاری یا Ground Screw باید بررسی شوند.
2. روش اجرایی شناخته‌شده
   بتن‌ریزی و اجرای فونداسیون برای بسیاری از پیمانکاران عمرانی فرآیند شناخته‌شده‌ای است و ماشین‌آلات تخصصی Pile Driver نیاز ندارد. این مزیت در برخی پروژه‌های کوچک یا مناطقی که دسترسی به دستگاه پایه‌کوب محدود است اهمیت پیدا می‌کند.
3. امکان طراحی اختصاصی فونداسیون
   ابعاد و مشخصات فونداسیون را می‌توان بر اساس بار واردشده، ظرفیت باربری خاک و هندسه سازه طراحی کرد. اما همین موضوع باعث می‌شود افزایش تعداد پایه‌ها مستقیماً حجم عملیات عمرانی پروژه را نیز افزایش دهد.

معایب

1. حجم بیشتر عملیات اجرایی
   برای هر فونداسیون ممکن است حفاری، بتن‌ریزی، آرماتور، حمل مصالح و کنترل‌های اجرایی مختلف لازم باشد. در پروژه‌های دارای هزاران پایه، مجموع این عملیات قابل توجه خواهد شد.
2. زمان اجرای بیشتر
   برخلاف پایه کوبشی، بتن باید اجرا شده و قبل از بارگذاری به مقاومت لازم برسد. شرایط آب‌وهوایی نیز می‌تواند روی فرآیند بتن‌ریزی اثر بگذارد.
3. نیاز بیشتر به مصالح و لجستیک
   تأمین و حمل بتن، سیمان، شن، ماسه، آب یا بتن آماده و سایر مصالح در پروژه‌های دورافتاده می‌تواند هزینه لجستیکی ایجاد کند.
4. افزایش عملیات خاکی
   ایجاد تعداد زیادی فونداسیون می‌تواند حجم خاک‌برداری و عملیات عمرانی سایت را افزایش دهد.

مقایسه هزینه پایه‌کوبی و فونداسیون بتنی

نمی‌توان یک قیمت ثابت برای این دو روش اعلام کرد؛ زیرا هزینه به ظرفیت نیروگاه، تعداد پایه‌ها، مشخصات سازه، زمین و محل پروژه وابسته است. برای مقایسه واقعی باید هزینه نهایی نصب هر پایه آماده اتصال به استراکچر محاسبه شود، نه فقط قیمت فولاد یا بتن.

هزینه پایه‌کوبی شامل چه مواردی است؟

• تهیه پروفیل پایه
• گالوانیزه یا پوشش محافظ
• حمل پایه‌ها
• انتقال دستگاه پایه‌کوب به پروژه
• عملیات نقشه‌برداری
• کوبش پایه
• تست‌های میدانی
• کنترل تراز و اصلاح احتمالی

هزینه فونداسیون بتنی شامل چه مواردی است؟

• نقشه‌برداری
• حفاری
• خروج یا جابه‌جایی خاک
• بتن
• میلگرد و قطعات اتصال در صورت نیاز
• قالب‌بندی
• نیروی اجرایی
• ماشین‌آلات
• حمل مصالح
• کنترل کیفیت بتن
• زمان عمل‌آوری

در پروژه‌های بزرگ، هزینه تجهیز و انتقال دستگاه پایه‌کوب روی تعداد بسیار بیشتری پایه سرشکن می‌شود؛ به همین دلیل پایه‌کوبی در زمین مناسب می‌تواند مزیت اقتصادی بیشتری پیدا کند. اما در یک پروژه بسیار کوچک، بسیج دستگاه تخصصی ممکن است بخش قابل توجهی از هزینه را تشکیل دهد و لازم است هر دو سناریو محاسبه شوند.

شرایط خاک چگونه انتخاب روش فونداسیون را تغییر می‌دهد؟

مهم‌ترین اشتباه این است که ابتدا روش فونداسیون انتخاب شود و بعد به دنبال تطبیق زمین با آن باشیم. مسیر صحیح برعکس است:

مطالعات زمین ← تعیین بارها ← تست میدانی ← انتخاب فونداسیون

گزارش ژئوتکنیک می‌تواند اطلاعاتی مانند لایه‌بندی خاک، سطح آب زیرزمینی، پارامترهای مقاومتی، خورندگی و سایر مشخصات زمین را در اختیار طراح قرار دهد. در پروژه‌های پایه کوبشی، بعد از مطالعات اولیه انجام تست‌های میدانی نیز اهمیت زیادی دارد. بررسی‌های تخصصی صنعت خورشیدی بر استفاده از گزارش ژئوتکنیک و تست‌هایی مانند Pull-Out و بار جانبی برای ارزیابی عملکرد فونداسیون تأکید دارند.

قبل از شروع پایه‌کوبی چه تست‌هایی لازم است؟

نوع و تعداد تست‌ها باید توسط طراح پروژه تعیین شود، اما در یک پروژه حرفه‌ای معمولاً بررسی موارد زیر ضروری است:

1. مطالعات ژئوتکنیک: برای شناخت لایه‌های خاک و رفتار زمین.
2. تست کوبش یا Ramming Test: با اجرای آزمایشی چند پایه می‌توان مشخص کرد دستگاه در شرایط واقعی پروژه چگونه عمل می‌کند و آیا رسیدن به عمق طراحی امکان‌پذیر است یا خیر.
3. تست Pull-Out: این آزمایش ظرفیت مقاومت پایه در برابر نیروی کششی و Uplift را بررسی می‌کند. اهمیت این موضوع در نیروگاه خورشیدی به دلیل نیروهای مکش باد بسیار بالاست.
4. بررسی بار جانبی: پایه تنها نیروی قائم دریافت نمی‌کند و باید رفتار آن تحت بارهای جانبی نیز بررسی شود.
5. بررسی خورندگی خاک: برای تعیین پوشش و حفاظت مناسب پایه فولادی.
6. نقشه‌برداری و کنترل محل پایه‌ها: مختصات، فاصله، ارتفاع و امتداد پایه‌ها باید با نقشه اجرایی مطابقت داشته باشند.

تأثیر مقیاس نیروگاه بر انتخاب فونداسیون

هرچه تعداد پنل‌ها و ردیف‌های نیروگاه بیشتر شود، سرعت تکرار یک عملیات اهمیت بیشتری پیدا می‌کند. برای مثال، تفاوت چند دقیقه یا چند مرحله اجرایی برای یک پایه در پروژه کوچک شاید چندان محسوس نباشد؛ اما وقتی همان عملیات هزاران بار تکرار شود، تفاوت بزرگی در زمان و هزینه ایجاد می‌کند. به همین دلیل در بسیاری از نیروگاه‌های زمینی Utility-Scale، پایه‌های فولادی Driven Pile یکی از گزینه‌های اصلی طراحی هستند.

چه زمانی پایه‌کوبی انتخاب مناسب‌تری است؟

پایه‌کوبی معمولاً باید با جدیت بررسی شود اگر:

• نیروگاه زمینی متوسط یا بزرگ است.
• تعداد پایه‌ها زیاد است.
• خاک امکان کوبش تا عمق طراحی را فراهم می‌کند.
• سرعت اجرای پروژه اهمیت زیادی دارد.
• امکان استقرار ماشین پایه‌کوب وجود دارد.
• هدف کاهش عملیات بتن‌ریزی و خاکی است.
• استراکچر برای سیستم پایه کوبشی طراحی شده است.

چه زمانی فونداسیون بتنی را بررسی کنیم؟

فونداسیون بتنی یا سایر روش‌های جایگزین ممکن است منطقی‌تر باشند اگر:

• تست کوبش نشان دهد پایه‌ها به عمق طراحی نمی‌رسند.
• لایه‌های سنگی یا موانع زیرسطحی گسترده وجود داشته باشد.
• نوع سازه برای اتصال به فونداسیون طراحی شده باشد.
• پروژه کوچک باشد و انتقال ماشین پایه‌کوب از نظر اقتصادی توجیه نداشته باشد.
• محدودیت‌های خاص مهندسی یا اجرایی استفاده از پایه کوبشی را نامناسب کنند.

البته تصمیم نهایی باید توسط تیم طراحی سازه و ژئوتکنیک پروژه انجام شود.

انتخاب فونداسیون بر اساس نوع پروژه

شرایط پروژه	گزینه‌ای که ابتدا باید بررسی شود
نیروگاه زمینی بزرگ با خاک مناسب	پایه‌کوبی
نیروگاه مگاواتی با تعداد زیاد پایه	پایه‌کوبی
زمین دارای احتمال Refusal	تست کوبش + بررسی روش جایگزین
زمین بسیار سنگی	پیش‌حفاری، Ground Screw یا فونداسیون بر اساس طراحی
پروژه کوچک	مقایسه اقتصادی پایه‌کوبی و بتن
منطقه با خاک خورنده	طراحی حفاظت خوردگی در هر دو روش
زمین مرطوب یا مستعد آب‌گرفتگی	طراحی ژئوتکنیکی و زهکشی اختصاصی
پروژه با Tracker	طراحی فونداسیون بر اساس بارهای Tracker و تست خاک

۵ اشتباه رایج در انتخاب پایه نیروگاه خورشیدی

1. تصمیم‌گیری فقط بر اساس قیمت هر پایه: ارزان‌ترین پروفیل یا ارزان‌ترین مترمکعب بتن الزاماً ارزان‌ترین راه‌حل پروژه نیست. باید هزینه کل نصب، زمان، نیروی انسانی، ماشین‌آلات و ریسک دوباره‌کاری محاسبه شود.
2. حذف تست خاک برای کاهش هزینه: صرفه‌جویی در مطالعات ژئوتکنیک می‌تواند بعداً با توقف عملیات پایه‌کوبی یا اصلاح فونداسیون چند برابر هزینه ایجاد کند.
3. تعیین عمق پایه بدون تست میدانی: عمق پایه باید با طراحی و رفتار واقعی خاک تطبیق داده شود. رسیدن دستگاه به یک عدد مشخص به‌تنهایی معیار طراحی نیست.
4. بی‌توجهی به خوردگی: پایه فولادی ممکن است سال‌ها در خاک مرطوب، شور یا خورنده قرار بگیرد. کیفیت پوشش و مشخصات فولاد مستقیماً بر دوام فونداسیون اثر دارد.
5. اجرای پایه بدون کنترل تراز: پایه‌ای که از نظر مقاومت مناسب ولی از نظر موقعیت یا زاویه خارج از تلورانس باشد می‌تواند نصب کل ردیف سازه را دچار مشکل کند.

بالاخره برای نیروگاه خورشیدی پایه‌کوبی بهتر است یا بتن؟

برای بسیاری از نیروگاه‌های خورشیدی زمینی متوسط و بزرگ، اگر شرایط ژئوتکنیکی مناسب باشد، پایه‌کوبی از نظر سرعت، کاهش عملیات عمرانی و قابلیت اجرای مکانیزه مزیت جدی دارد. اما این نتیجه نباید تبدیل به یک قانون ثابت شود.

بهترین فونداسیون، روشی است که:

1. با خاک پروژه سازگار باشد.
2. بارهای طراحی را تحمل کند.
3. امکان اجرای دقیق آن در سایت وجود داشته باشد.
4. هزینه کل پروژه را کاهش دهد.
5. ریسک تأخیر و دوباره‌کاری را کنترل کند.
6. دوام مورد انتظار نیروگاه را تأمین کند.
