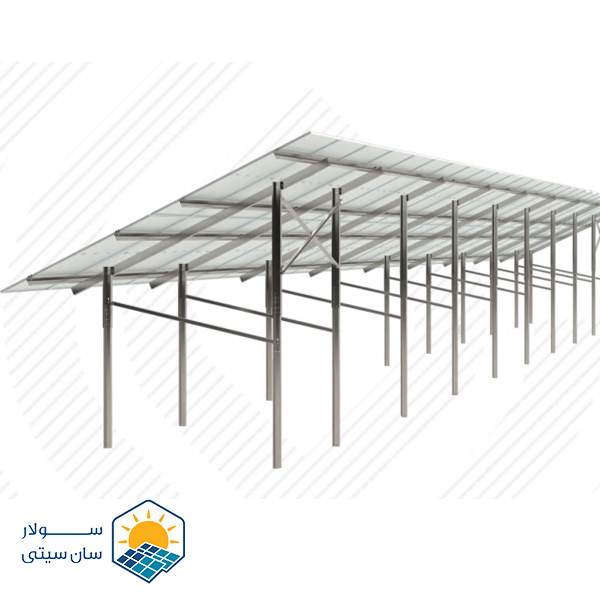

سازه دو پایه ثابت مونوفشیال یکی از پایدارترین و مطمئن‌ترین استراکچرهای زمینی خورشیدی است که به طور اختصاصی برای نگهداری پنل‌های خورشیدی یک‌طرفه (Monofacial) طراحی می‌شود. در پروژه‌های خورشیدی زمینی که از پنل‌های معمولی استفاده می‌کنند، بهینه‌سازی زاویه نصب، استحکام مکانیکی قطعات و توزیع متوازن بارهای ناشی از باد و برف روی پایه‌ها، تعیین‌کننده طول عمر و ضریب ایمنی نیروگاه است. ساختار دو پایه در هر فریم، پایداری فوق‌العاده‌ای در شرایط مختلف اقلیمی فراهم می‌کند و نیروهای فشاری و کششی را به صورت کاملاً ایمن به زمین منتقل می‌سازد.

شرکت ساناسازه ویرا با طراحی ماژولار و استفاده از پروفیل‌های گالوانیزه گرم در ساخت این استراکچر خورشیدی، راهکاری با نصب سریع، نگهداری آسان و دقت مونتاژ بالا ارائه کرده است. این سازه برای نیروگاه‌های خورشیدی مقیاس بزرگ (Utility-Scale)، نیروگاه‌های صنعتی و تجاری که نیاز به یک بستر صلب و بدون لرزش دارند، گزینه‌ای مهندسی و کارآمد است.

پارامتر فنی	مشخصات اعلام شده
برند / سازنده	ساناسازه ویرا (Sana Saze Vira)
نام انگلیسی محصول	Dual-Pole Fixed Structure – Monofacial
نوع استراکچر	سازه ثابت زمینی دو پایه (فولادی)
کاربری سیستم	نصب زمینی پنل‌های خورشیدی یک‌طرفه (Monofacial)
طراحی شاسی و ماژولار	دارای قابلیت مونتاژ سریع، تنظیم زوایای بهینه و توسعه آسان نیروگاه

چرا سازه دو پایه ثابت مونوفشیال ساناسازه ویرا؟

طراحی این استراکچر بر اساس توزیع نیروها روی دو پایه متقارن انجام شده است. این پیکربندی پایداری بالایی را در برابر شدیدترین طوفان‌ها و بارهای برف سنگین تضمین می‌کند. بر خلاف سازه‌های تک‌پایه که گشتاور پیچشی زیادی را به ستون اصلی وارد می‌کنند، ساختار دو پایه توزیع بار یکنواخت‌تری دارد و عمق و ابعاد فونداسیون را بهینه‌تر می‌کند.

ویژگی‌های کلیدی طراحی سازه:

طراحی کاملاً ماژولار: قطعات پیش‌ساخته این سازه به سادگی و بدون نیاز به عملیات جوشکاری در محل پروژه، توسط پیچ و مهره به یکدیگر متصل می‌شوند که این امر سرعت اجرای پروژه را به شدت افزایش می‌دهد.
بهینه‌سازی زاویه شیب: زاویه شیب استراکچر با توجه به مشخصات جغرافیایی محل احداث نیروگاه و زاویه تابش خورشید، در فاز طراحی نهایی مهندسی مشخص می‌شود تا بیشترین میزان انرژی سالانه در سطح ماژول‌ها جذب شود.
دقت ابعادی بالا: استفاده از ماشین‌آلات صنعتی مدرن در خط تولید ساناسازه ویرا باعث شده تا خطای ابعادی قطعات به حداقل برسد و عملیات تراز کردن و رگلاژ ریل‌ها در سریع‌ترین زمان ممکن انجام شود.

بخش اجرایی و مهندسی	مشخصات و الزامات نصب
پوشش محافظتی و متریال	پروفیل‌های فولادی با پوشش گالوانیزه گرم (HDG Steel) مقاوم در برابر زنگ‌زدگی
نوع فونداسیون سازگار	فونداسیون کوبشی (Ramming Pile) یا فونداسیون بتنی (Concrete) با محاسبات ژئوتکنیک
پایداری در برابر باد و برف	محاسبه بار باد و برف بر اساس آیین‌نامه‌های بارهای وارد بر سازه و اقلیم منطقه
دقت تراز و شاقول	تلرانس بسیار پایین اتصالات جهت تسهیل در رگلاژ نهایی ریل‌ها و چیدمان پنل‌ها

مقاومت در برابر خوردگی با پوشش گالوانیزه گرم (HDG)

تمام قطعات و پروفیل‌های فولادی سازه دو پایه ثابت مونوفشیال پس از فرآیند برش‌کاری و سوراخ‌کاری، به روش غوطه‌وری گرم (Hot-Dip Galvanizing) پوشش‌دهی می‌شوند. این پوشش محافظتی، مقاومت فوق‌العاده‌ای در برابر عوامل خورنده محیطی مانند باران‌های اسیدی، رطوبت شدید خاک، گردوغبار و تغییرات شدید دما ایجاد می‌کند.

جزئیات مربوط به ضخامت ورق‌ها و پوشش گالوانیزه متناسب با کلاس خوردگی خاک و اقلیم پروژه در نقشه‌های فنی نهایی مشخص می‌شود تا طول عمر مفید استراکچر با عمر ۲۵ ساله پنل‌های خورشیدی کاملاً همخوانی داشته باشد.

روش‌های اجرای فونداسیون سازه ثابت دو پایه

این استراکچر انعطاف‌پذیری بالایی در روش‌های مهار و نصب فونداسیون دارد که بر اساس نتایج آزمایش خاک (ژئوتکنیک) تعیین می‌گردد:

روش پایه کوبشی (Ramming Pile): در زمین‌هایی با تراکم خاک مناسب، پایه‌های فولادی سازه مستقیماً توسط دستگاه‌های کوبنده درون زمین کوبیده می‌شوند. این روش به دلیل حذف عملیات خاک‌برداری، آرماتوربندی و بتن‌ریزی، سرعت اجرای پروژه را به طرز چشمگیری افزایش می‌دهد.
روش فونداسیون بتنی (Concrete Foundation): در شرایطی که زمین پروژه سنگی، بسیار سست یا دارای شیب غیریکنواخت باشد، ستون‌های سازه بر روی فونداسیون‌های بتنی (درجا یا پیش‌ساخته) مهار می‌شوند تا ایمنی کامل استراکچر تضمین شود.

سوالات متداول

تفاوت سازه دو پایه ثابت مونوفشیال با سازه‌های بایفشیال چیست؟

سازه‌های مونوفشیال به صورت اختصاصی برای پنل‌های یک‌طرفه بهینه‌سازی شده‌اند. در این سیستم‌ها نیازی به در نظر گرفتن ارتفاع‌های زیاد از سطح زمین (جهت دریافت نور بازتابی پشت پنل) یا فواصل عریض میان ردیف‌ها به منظور افزایش آلبدو نیست، که این موضوع باعث کاهش هزینه‌های متریال و بهینه‌سازی فضای زمین پروژه می‌شود.

چه استانداردهایی در طراحی این سازه رعایت می‌شود؟

محاسبه و طراحی سازه بر اساس آیین‌نامه‌های بارهای وارد بر سازه (مربوط به سرعت باد منطقه و حداکثر بارش برف سالانه) و با استفاده از نرم‌افزارهای شبیه‌سازی مهندسی انجام می‌گیرد.

آیا امکان نصب پنل‌های با ابعاد بزرگ روی این سازه وجود دارد؟

بله، شاسی و ریل‌های نگهدارنده سازه دو پایه ثابت مونوفشیال ساناسازه ویرا با انواع ابعاد ماژول‌های خورشیدی موجود در بازار سازگار بوده و چیدمان پنل‌ها متناسب با ابعاد و وزن آن‌ها شخصی‌سازی می‌شود.

استعلام قیمت و مشاوره فنی سازه مونوفشیال

برای دریافت مشخصات فنی دقیق، کاتالوگ ابعادی، برآورد هزینه استراکچر متناسب با ظرفیت نیروگاه و دریافت مشاوره تخصصی قبل از خرید، با واحد فروش سولار سان سیتی در ارتباط باشید.

شماره تماس واحد فروش: 09393939259

برند	سانا سازه ویرا
نوع چیدمان پنل	عمودی – افقی
نوع پایه	کوششی – بتنی
نوع پنل	یک‌طرفه
زاویه	۲۵ تا ۲۸ درجه
بار باد	بر اساس سفارش
بار برف	بر اساس سفارش
جنس	ورق فولادی با گالوانیزه گرم
