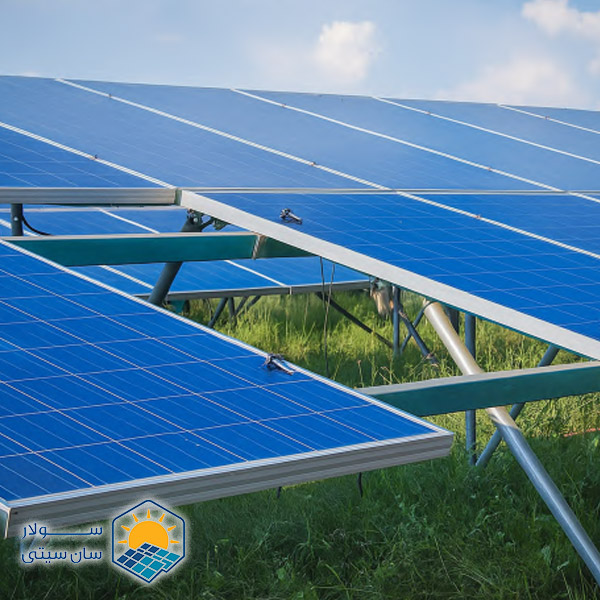

سازه خورشیدی دو پایه ثابت بایفشیال

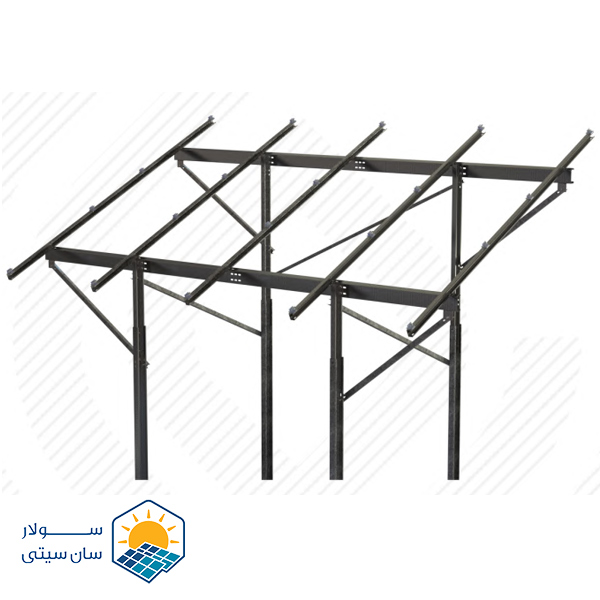

سازه دو پایه ثابت بایفشیال یک استراکچر زمینی فولادی برای نگهداری پنل های خورشیدی است که با هدف استفاده در پروژه های مجهز به ماژول های دوطرفه طراحی می شود. پنل بایفشیال علاوه بر سطح جلویی، می تواند تابش بازتابیده و پراکنده ای را که از سطح زمین به پشت پنل می رسد نیز دریافت کند. به همین دلیل، انتخاب سازه صرفاً به معنی نگه داشتن مکانیکی پنل نیست؛ ارتفاع استقرار، زاویه نصب، فاصله ردیف ها، نوع سطح زمین و جانمایی اعضای سازه می توانند بر شرایط دریافت نور در پشت ماژول اثر بگذارند.

طبق اطلاعات معرفی شده از سوی ساناسازه ویرا، ارتفاع سازه خورشیدی، زاویه نصب و فاصله میان ردیف ها با توجه به اثر آلبدو یا بازتاب نور از سطح زمین بهینه می شود. این رویکرد باعث می شود طراحی استراکچر از ابتدای پروژه با نوع پنل، شرایط زمین و نیازهای بهره برداری هماهنگ باشد.

این مدل برای نیروگاه های خورشیدی زمینی، پروژه های صنعتی، سایت های تجاری و زمین هایی که امکان اجرای سازه ثابت وجود دارد، انتخابی کاربردی محسوب می شود. ساختار دو پایه در هر فریم، توزیع بار مناسب تری میان ستون ها و فونداسیون ایجاد می کند و برای طراحی سازه در برابر بارهای محیطی، امکان بررسی مهندسی دقیق تر را فراهم می سازد.

چرا انتخاب سازه دو پایه ثابت بایفشیال اهمیت دارد؟

پنل های دوطرفه برای دریافت بخشی از انرژی از سمت پشت ماژول، به محیط نصب مناسب نیاز دارند. زمین های روشن، پوشش های دارای ضریب بازتاب مناسب، فاصله گذاری اصولی ردیف ها و کاهش موانع زیر پنل، همگی در ارزیابی عملکرد نیروگاه بایفشیال نقش دارند. بنابراین، سازه دو پایه ثابت بایفشیال باید بخشی از طراحی یکپارچه نیروگاه باشد، نه یک تجهیز مستقل و جدا از نقشه اجرایی.

در این محصول، فرم سازه برای پنل های بایفشیال در نظر گرفته شده است؛ با این حال، طبق جدول فنی کاتالوگ، امکان استفاده از پنل های مونوفشیال نیز وجود دارد. این ویژگی می تواند برای پروژه هایی که نوع ماژول آن ها در مرحله نهایی خرید مشخص می شود یا در آینده نیاز به توسعه دارند، مزیت اجرایی ایجاد کند.

نکته مهم این است که میزان اثر تابش پشتی پنل و نتیجه نهایی تولید انرژی، به عواملی مانند مدل پنل، میزان آلبدو زمین، فاصله ردیف ها، سایه اندازی، زاویه نصب، شرایط اقلیمی و طراحی الکتریکی نیروگاه وابسته است. به همین علت، نباید برای همه پروژه ها یک درصد ثابت افزایش تولید در نظر گرفت؛ ارزیابی نهایی باید در مرحله طراحی و با داده های واقعی سایت انجام شود.

متریال سازه و مقاومت در برابر شرایط محیطی

جنس اعلام شده برای سازه دو پایه ثابت بایفشیال، فولاد با پوشش گالوانیزه گرم یا HDG Steel است. گالوانیزه گرم یکی از روش های متداول محافظت فولاد در برابر خوردگی محسوب می شود و برای سازه هایی که در معرض رطوبت، بارندگی، گردوغبار، تغییرات دما و فضای باز قرار دارند، اهمیت بالایی دارد.

پوشش مقاوم در برابر خوردگی، اتصالات دقیق و دوام در شرایط مختلف آب و هوایی، از ویژگی هایی هستند که در معرفی محصول ساناسازه ویرا ذکر شده اند. با این حال، ضخامت پوشش گالوانیزه، نوع مقاطع، گرید ورق و جزئیات اتصالات باید در نقشه های اجرایی، پیشنهاد فنی یا دیتاشیت پروژه بررسی شوند؛ زیرا این موارد می توانند بر اساس بار باد، بار برف، نوع خاک و ظرفیت نیروگاه تغییر کنند.

روش نصب و انتخاب فونداسیون

این سازه قابلیت اجرا بر روی دو نوع فونداسیون را دارد: پایه کوبشی و فونداسیون بتنی. انتخاب میان این دو روش نباید صرفاً براساس هزینه اولیه انجام شود. شرایط ژئوتکنیکی زمین، وجود سنگ یا لایه های سخت، شیب سایت، سطح آب زیرزمینی، بارهای طراحی و محدودیت های اجرایی باید پیش از تصمیم گیری بررسی شوند.

پایه کوبشی معمولاً در زمین های مناسب، سرعت اجرای بالاتری ایجاد می کند و عملیات بتن ریزی را کاهش می دهد. در مقابل، فونداسیون بتنی می تواند برای زمین هایی که کوبش در آن ها امکان پذیر نیست یا نیاز به راهکار متفاوتی دارند، مورد بررسی قرار گیرد. در هر دو حالت، تراز بودن نصب، کنترل شاقول ستون ها و هم راستایی ریل ها برای نصب ایمن پنل ها ضروری است.

مشخصات فنی سازه ثابت دو پایه پنل خورشیدی

پارامتر فنی	مشخصات اعلام شده
برند / سازنده	ساناسازه ویرا
نام انگلیسی محصول	Dual-Pole Fixed Structure – Bifacial
نوع سازه	سازه ثابت دو پایه
کاربری	نصب زمینی پنل خورشیدی
نوع پنل قابل پشتیبانی	مونوفشیال و بایفشیال
چیدمان پنل	عمودی (Portrait)

جزئیات نصب، زاویه و فونداسیون

بخش اجرایی	مشخصات / توضیحات
نوع فونداسیون	پایه کوبشی (Ramming Pile) یا بتنی (Concrete)
زاویه نصب استاندارد	۲۵ یا ۲۸ درجه
بار باد	قابل سفارشی‌سازی بر اساس پروژه
بار برف	قابل سفارشی‌سازی بر اساس پروژه
مبنای انتخاب طرح	اقلیم محل، شرایط خاک، مشخصات پنل و نقشه چیدمان نیروگاه

ویژگی‌های طراحی و مزیت‌های اجرایی

ویژگی	توضیح کاربردی
بهینه‌سازی برای پنل بایفشیال	در نظر گرفتن ارتفاع، زاویه و فاصله ردیف‌ها برای بهره‌برداری از نور بازتابی زمین
اثر آلبدو	کمک به فراهم شدن شرایط مناسب برای دریافت تابش بازتابیده در سطح پشتی پنل
جنس سازه	فولاد با گالوانیزه گرم (HDG Steel)
مقاومت در برابر خوردگی	استفاده از پوشش مقاوم در برابر خوردگی برای محیط‌های بیرونی
اتصالات	اتصالات دقیق برای اجرای منظم و کنترل کیفیت مونتاژ
شرایط بهره‌برداری	طراحی قابل تطبیق با شرایط آب‌وهوایی و الزامات اجرایی پروژه

نکات مهم پیش از سفارش سازه دو پایه ثابت بایفشیال

پیش از خرید سازه دو پایه ثابت بایفشیال، اطلاعاتی مانند مدل و ابعاد پنل، ظرفیت نیروگاه، موقعیت جغرافیایی، سرعت باد طراحی، بار برف، نوع خاک، شیب زمین، فاصله پیشنهادی ردیف ها و نوع فونداسیون را در اختیار تیم فنی قرار دهید. این اطلاعات کمک می کند سازه با شرایط واقعی پروژه تطبیق داده شود و از انتخاب مقاطع یا فونداسیون نامتناسب جلوگیری شود.

همچنین اگر پروژه شما دارای فضای پارکینگ، سقف یا کاربری ترکیبی است، بررسی سازه پارکینگ خورشیدی می تواند در انتخاب راهکار مناسب تر مفید باشد.

سوالات متداول

آیا سازه دو پایه ثابت بایفشیال فقط برای پنل های دوطرفه کاربرد دارد؟

خیر. بر اساس مشخصات کاتالوگ، این سازه با پنل های مونوفشیال و بایفشیال سازگار است؛ اما طراحی آن برای ایجاد شرایط مناسب تر در پروژه های دارای ماژول بایفشیال ارائه شده است.

زاویه نصب سازه دو پایه ثابت بایفشیال چقدر است؟

در مشخصات محصول، زاویه های ۲۵ و ۲۸ درجه ذکر شده اند. انتخاب نهایی زاویه باید با توجه به موقعیت جغرافیایی، نقشه نیروگاه، محدودیت زمین و اهداف طراحی انجام شود.

پایه کوبشی بهتر است یا فونداسیون بتنی؟

هیچ پاسخ یکسانی برای همه سایت ها وجود ندارد. انتخاب بین پایه کوبشی و فونداسیون بتنی به نتایج بررسی خاک، شرایط اجرایی و بارهای طراحی وابسته است. توصیه می شود این تصمیم پس از ارزیابی فنی پروژه گرفته شود.

آیا سازه بایفشیال به تنهایی تولید برق را افزایش می دهد؟

سازه به تنهایی عامل افزایش تولید نیست؛ اما با فراهم کردن شرایط مناسب برای نصب پنل دوطرفه، می تواند به استفاده بهتر از تابش بازتابیده کمک کند. میزان اثر نهایی به عوامل متعدد پروژه وابسته است.

استعلام قیمت و مشاوره فنی

برای دریافت قیمت سازه دو پایه ثابت بایفشیال، بررسی نوع فونداسیون، انتخاب زاویه نصب، تطبیق سازه با مدل پنل و دریافت مشاوره پیش از اجرا، با واحد فروش سولار سان سیتی تماس بگیرید.

تماس با واحد فروش: 09393939259
