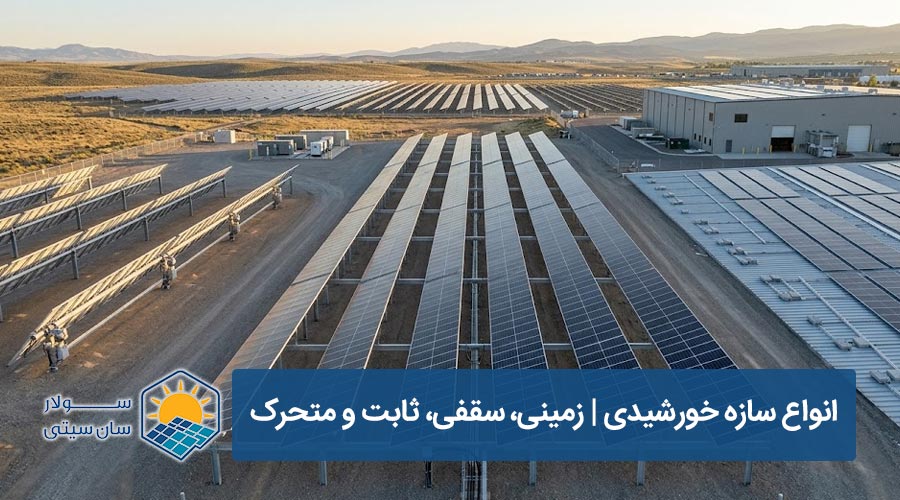

انواع سازه پنل خورشیدی؛ بررسی سازه زمینی، سقفی، ثابت و متحرک

سازه یا استراکچر خورشیدی فقط یک پایه برای نگهداری پنل‌ها نیست؛ این بخش باید وزن پنل‌ها و بارهای محیطی را تحمل کند، پنل را در موقعیت مناسب نگه دارد و امکان بهره‌برداری ایمن و بلندمدت از سیستم خورشیدی را فراهم کند. به همین دلیل، انتخاب اشتباه سازه می‌تواند هزینه نصب، نگهداری و حتی عملکرد کل نیروگاه را تحت تأثیر قرار دهد.

انواع سازه خورشیدی را می‌توان از چند زاویه دسته‌بندی کرد. از نظر محل نصب، سازه‌ها عمدتاً زمینی یا سقفی هستند و از نظر نحوه قرارگیری پنل نسبت به خورشید به سازه ثابت و سازه متحرک یا ردیاب تقسیم می‌شوند. همچنین نوع فونداسیون، جنس سازه و شرایط اقلیمی پروژه بر انتخاب نهایی اثر دارد.

در این راهنما تفاوت انواع سازه پنل خورشیدی را بررسی می‌کنیم تا بتوانید متناسب با مقیاس نیروگاه، محل نصب و شرایط پروژه، گزینه مناسب‌تری انتخاب کنید.

سازه خورشیدی یا استراکچر پنل خورشیدی چیست؟

سازه خورشیدی (Solar Mounting Structure) چارچوبی است که پنل‌های فتوولتائیک روی آن نصب می‌شوند. وظیفه این سازه، تثبیت ماژول‌ها، ایجاد زاویه و آرایش مناسب و انتقال بارهای واردشده به سقف، زمین یا فونداسیون است. در ساخت استراکچرهای خورشیدی معمولاً از فولاد با پوشش گالوانیزه گرم، آلومینیوم یا سایر متریال‌های مقاوم استفاده می‌شود. دوام سازه در برابر رطوبت، خوردگی، باد و شرایط محیطی یکی از عوامل مهم در طراحی نیروگاه خورشیدی است.

نکته مهم این است که «زمینی یا سقفی» و «ثابت یا متحرک» دو دسته‌بندی متفاوت هستند. برای مثال، یک نیروگاه می‌تواند از سازه زمینی ثابت استفاده کند یا در یک پروژه زمینی بزرگ از سازه متحرک مجهز به ردیاب خورشیدی بهره بگیرد.

انواع سازه خورشیدی در یک نگاه

نوع سازه	معیار دسته‌بندی	ویژگی اصلی	کاربرد متداول
سازه زمینی	محل نصب	نصب روی زمین و اتصال به فونداسیون	نیروگاه‌های زمینی و پروژه‌های صنعتی
سازه سقفی	محل نصب	نصب روی سقف مسطح، شیب‌دار یا سوله	ساختمان‌ها، کارخانه‌ها و سیستم‌های پشت‌بامی
سازه ثابت	نوع حرکت	زاویه پنل پس از نصب ثابت می‌ماند	پروژه‌های خانگی، تجاری، صنعتی و نیروگاهی
سازه متحرک	نوع حرکت	زاویه پنل با موقعیت خورشید تغییر می‌کند	برخی نیروگاه‌های زمینی با هدف افزایش دریافت تابش
سازه کوبشی	نوع فونداسیون	پایه مستقیماً داخل زمین کوبیده می‌شود	پروژه‌های زمینی مناسب اجرای پایه‌کوب
سازه بتنی	نوع فونداسیون	اتصال یا تثبیت پایه با بتن	پروژه‌های متناسب با شرایط ژئوتکنیکی و طراحی سازه

روش‌هایی مانند کوبش مستقیم پایه، بتن درجا، اتصال به فونداسیون و سیستم‌های وزنه‌ای در پروژه‌های مختلف برای تثبیت سازه استفاده می‌شوند و انتخاب آنها باید متناسب با طراحی مهندسی پروژه باشد.

خرید استراکچر خورشیدی

۱. سازه زمینی پنل خورشیدی چیست؟

سازه زمینی خورشیدی (Ground Mounted Structure) برای نصب پنل‌ها روی زمین طراحی می‌شود و یکی از گزینه‌های اصلی در نیروگاه‌های خورشیدی متوسط و بزرگ است. در این سیستم، ابتدا آرایش ردیف‌ها، زاویه پنل، فاصله بین ردیف‌ها و محل پایه‌ها مشخص می‌شود و سپس سازه از طریق روش‌هایی مانند پایه‌کوبی یا فونداسیون به زمین متصل خواهد شد. سازه‌های زمینی امکان اجرای آرایه‌های بزرگ پنل خورشیدی را فراهم می‌کنند و به همین دلیل در نیروگاه‌های صنعتی و پروژه‌هایی که زمین کافی در اختیار دارند کاربرد زیادی دارند.

مزایای سازه خورشیدی زمینی

مهم‌ترین مزیت سازه زمینی، آزادی بیشتر در طراحی آرایش پنل‌ها است. برخلاف سیستم سقفی که ابعاد و مقاومت سازه ساختمان محدودیت ایجاد می‌کند، در پروژه زمینی می‌توان جانمایی نیروگاه را از ابتدا بر اساس نیاز سیستم خورشیدی طراحی کرد. دسترسی به تجهیزات برای نصب، نظافت، بازرسی و تعمیرات نیز معمولاً ساده‌تر است. در مقابل، پروژه به زمین مناسب، عملیات زیرسازی و طراحی دقیق فونداسیون یا پایه‌ها نیاز دارد.

سازه زمینی برای چه پروژه‌هایی مناسب است؟

این مدل بیشتر برای نیروگاه‌های خورشیدی زمینی، پروژه‌های صنعتی، پروژه‌های کشاورزی دارای فضای کافی و سرمایه‌گذاری‌های نیروگاهی مورد توجه قرار می‌گیرد. سولار سان سیتی نیز در گروه تجهیزات سازه خورشیدی خود، استراکچرهای مناسب پروژه‌های زمینی و تجهیزات مرتبط با اجرای نیروگاه را عرضه می‌کند.

۲. سازه سقفی پنل خورشیدی چیست؟

سازه سقفی خورشیدی (Rooftop Solar Structure) برای نصب پنل روی پشت‌بام ساختمان، کارخانه، سوله، واحد تجاری یا ساختمان مسکونی استفاده می‌شود. برخلاف پروژه زمینی، در این نوع نصب باید علاوه بر ظرفیت موردنظر نیروگاه، وضعیت خود ساختمان نیز بررسی شود. نوع سقف، مقاومت سازه‌ای، جنس پوشش سقف، فضای قابل استفاده و موانعی مانند تجهیزات تأسیساتی در طراحی مؤثر هستند.

سازه خورشیدی برای سقف مسطح

روی سقف‌های مسطح می‌توان پنل را با زاویه طراحی‌شده نسبت به سطح سقف نصب کرد. نحوه اتصال سازه خورشیدی سقف صاف باید متناسب با بارهای واردشده و وضعیت سازه ساختمان طراحی شود. در بعضی پروژه‌ها اتصال مکانیکی به زیرسازی انجام می‌شود و در برخی طراحی‌ها از سیستم‌های بالاستی استفاده می‌شود. انتخاب روش صرفاً بر اساس سرعت یا قیمت نصب صحیح نیست و باید بار باد، وزن اضافه و ظرفیت سقف بررسی شود.

سازه خورشیدی برای سقف شیب‌دار و سوله

در سوله‌ها و سقف‌های شیروانی، نوع ورق، زیرسازی و نقاط اتصال اهمیت بیشتری پیدا می‌کند. در این پروژه‌ها معمولاً از ریل‌ها، پایه‌ها و اتصالات مخصوص سقف شیب‌دار استفاده می‌شود. استراکچر سقف شیب دار خورشیدی موجود در بازار نیز برای سقف‌های فلزی و شیروانی، اتصالات اختصاصی ارائه می‌کنند.

۳. سازه ثابت پنل خورشیدی چیست؟

در سازه ثابت (Fixed Tilt)، پنل‌ها پس از نصب در زاویه مشخصی قرار می‌گیرند و جهت آنها به‌صورت روزانه همراه با حرکت خورشید تغییر نمی‌کند. این سیستم به دلیل ساختار مکانیکی ساده‌تر، در بسیاری از سیستم‌های پشت‌بامی و نیروگاه‌های خورشیدی مورد استفاده قرار می‌گیرد. زاویه و آرایش سازه باید در مرحله طراحی متناسب با موقعیت پروژه مشخص شود.

سادگی سازه ثابت باعث می‌شود تعداد اجزای متحرک و تجهیزات مکانیکی موردنیاز کاهش یابد و در نتیجه طراحی، نصب و نگهداری سیستم نسبت به یک سیستم ردیاب ساده‌تر باشد. برای بسیاری از پروژه‌های خانگی، تجاری و صنعتی که اولویت آنها کاهش پیچیدگی اجرا و نگهداری است، سازه ثابت می‌تواند گزینه منطقی‌تری باشد.

۴. سازه متحرک یا ردیاب خورشیدی چیست؟

سازه متحرک (Solar Tracking Structure) از مکانیزمی استفاده می‌کند که جهت یا زاویه پنل را متناسب با حرکت خورشید تغییر می‌دهد. ردیاب‌ها می‌توانند تک‌محوره (Single-Axis) یا دو‌محوره (Dual-Axis) باشند. هدف از این سیستم، افزایش مدت زمانی است که پنل‌ها در موقعیت مناسب‌تری نسبت به تابش خورشید قرار می‌گیرند.

سازه متحرک چه مزیتی دارد؟

مزیت اصلی Tracker امکان دریافت تابش بیشتر در بخش‌های مختلف روز و در نتیجه افزایش پتانسیل تولید انرژی است. اما این افزایش تولید رایگان به دست نمی‌آید. موتور، گیربکس، سیستم کنترل، قطعات متحرک و زیرساخت موردنیاز می‌توانند سرمایه‌گذاری اولیه و پیچیدگی بهره‌برداری و نگهداری را افزایش دهند. بنابراین مقایسه سازه ثابت و متحرک باید بر اساس تولید انرژی بیشتر در برابر هزینه سرمایه‌گذاری و هزینه نگهداری انجام شود، نه صرفاً میزان تولید برق. برای همین، انتخاب ردیاب خورشیدی باید بر اساس محاسبات فنی و اقتصادی کل پروژه انجام شود.

سازه ثابت بهتر است یا سازه متحرک؟

پاسخ واحدی برای همه نیروگاه‌ها وجود ندارد. در یک پروژه نیروگاهی، گزینه‌ای که بیشترین تولید لحظه‌ای را داشته باشد الزاماً بهترین سرمایه‌گذاری نیست. معیار درست، بررسی هزینه کل مالکیت (TCO)، انرژی تولیدشده و بازده اقتصادی در طول عمر پروژه است.

معیار	سازه ثابت	سازه متحرک
ساختار مکانیکی	ساده‌تر	پیچیده‌تر
قطعات متحرک	ندارد یا بسیار محدود	دارد
هزینه اولیه	معمولاً کمتر	معمولاً بیشتر
نگهداری	ساده‌تر	نیازمند بررسی بیشتر
قابلیت دنبال‌کردن خورشید	ندارد	دارد
پتانسیل افزایش تولید	محدود به زاویه طراحی	بالاتر به دلیل تغییر موقعیت
کاربرد	دامنه وسیع پروژه‌ها	بیشتر پروژه‌های دارای توجیه فنی و اقتصادی

هنگام انتخاب سازه پنل خورشیدی چه مواردی را بررسی کنیم؟

قبل از خرید یا سفارش ساخت سازه، حداقل باید ظرفیت نیروگاه و تعداد پنل‌ها، ابعاد و وزن هر ماژول، نوع نصب زمینی یا سقفی، مشخصات خاک یا سقف، سرعت باد و شرایط جوی منطقه، نوع فونداسیون، جنس و پوشش سازه، امکان دسترسی برای تعمیر و نگهداری و هزینه کل اجرا مشخص شود. برای پروژه‌های صنعتی و نیروگاهی، خرید یک استراکچر صرفاً بر اساس «قیمت هر پایه» تصمیم مناسبی نیست. هزینه دوباره‌کاری، خوردگی زودهنگام، ضعف اتصالات یا اجرای نامناسب می‌تواند صرفه‌جویی اولیه را بی‌اثر کند.

بیشتر بخوانید: راهنمای جامع خرید و نصب نیروگاه خورشیدی خانگی

چه نوع سازه‌ای برای پروژه شما مناسب‌تر است؟

• اگر پروژه روی پشت‌بام ساختمان مسکونی یا تجاری اجرا می‌شود، معمولاً ابتدا باید گزینه‌های سازه سقفی ثابت بررسی شوند.
• برای کارخانه‌ها و سوله‌ها، نوع پوشش سقف، زیرسازی و ظرفیت باربری اهمیت زیادی دارد و سیستم اتصال باید مخصوص همان سقف انتخاب شود.
• اگر پروژه روی زمین و در مقیاس نیروگاهی اجرا می‌شود، سازه زمینی ثابت یکی از گزینه‌های اصلی خواهد بود و در صورت توجیه اقتصادی می‌توان سیستم‌های ردیاب را نیز بررسی کرد.
• در پروژه‌هایی با تعداد زیاد پایه، روش اجرای فونداسیون و امکان استفاده از ماشین پایه‌کوب نیز می‌تواند روی زمان و هزینه اجرای سازه اثر مهمی داشته باشد.

بنابراین بهترین سازه خورشیدی، سازه‌ای نیست که صرفاً ارزان‌تر یا سنگین‌تر باشد؛ بلکه سازه‌ای است که برای محل پروژه، مشخصات پنل، شرایط محیطی و مدل اقتصادی نیروگاه طراحی شده باشد.

جمع‌بندی؛ انتخاب سازه خورشیدی باید از طراحی پروژه شروع شود

سازه پنل خورشیدی بخشی از زیرساخت اصلی نیروگاه است و انتخاب آن مستقیماً به محل نصب، نوع پنل، شرایط محیطی، روش فونداسیون و مدل بهره‌برداری وابسته است. سازه‌های زمینی و سقفی محل نصب سیستم را مشخص می‌کنند، در حالی که سازه‌های ثابت و متحرک نحوه قرارگیری پنل نسبت به خورشید را تعیین می‌کنند. در کنار این موارد، نوع فونداسیون، متریال، پوشش ضدخوردگی و طراحی اتصالات نیز باید بررسی شود.

سولار سان سیتی به‌عنوان تأمین‌کننده تجهیزات صنعت انرژی خورشیدی، سازه و استراکچر خورشیدی را در کنار پنل، اینورتر، تجهیزات ذخیره‌سازی و ماشین پایه‌کوب ارائه می‌کند. برای انتخاب سازه مناسب پروژه، بهتر است ظرفیت نیروگاه، تعداد و مدل پنل، محل اجرای پروژه و نوع زمین یا سقف را در اختیار کارشناسان قرار دهید تا گزینه متناسب با پروژه بررسی شود.
